NiCr15Fe7TiAl高温合金（Inconel X-750合金）各种性能和成分

NiCr15Fe7TiAl，也被称为Inconel X-750，是一种镍基高温合金，具有优异的高温强度、耐腐蚀性和抗氧化性能。以下是NiCr15Fe7TiAl合金的详细力学和物理性能：

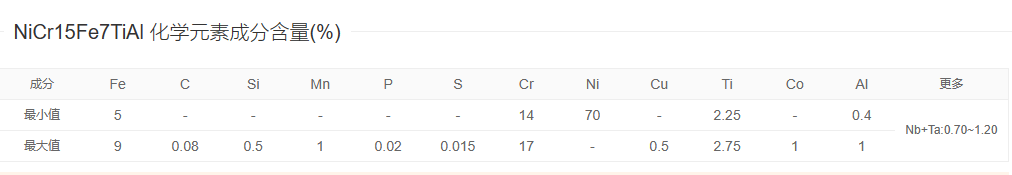

EN 10302-2008 标准

力学性能

- 抗拉强度**（σb）：在固溶处理和时效处理后，抗拉强度可达1105-1170 MPa。

- **屈服强度（σ0.2）：在固溶处理和时效处理后，屈服强度可达795-790 MPa。

- 延伸率（δ）：在固溶处理和时效处理后，延伸率可达12-18%。

- 断面收缩率（ψ）：在固溶处理和时效处理后，断面收缩率可达30-32%。

- 硬度：在固溶处理和时效处理后，硬度可达HRC 32-34。

物理性能

- 密度：8.25 g/cm³

- 熔化温度范围：1395-1425℃

- 热导率：在50-900℃范围内，热导率约为14.7-7.3 W/(m·K)。

- 线膨胀系数：在20-800℃范围内，线膨胀系数约为15.0×10^-6/℃。

- 电阻率：在50℃时，电阻率约为1.22×10^-6 Ω·m。

- 弹性模量：204 GPa（在20℃时）

NiCr15Fe7TiAl广泛应用于航空航天、能源和化工等领域。这种合金的加工工艺对其最终性能至关重要。以下是NiCr15Fe7TiAl合金的加工工艺概述：

展开全文

熔炼与铸造工艺

- 电弧炉：合金采用电弧炉进行初步熔炼。

- 真空自耗重熔：为了提高合金的纯净度和均匀性，通常采用真空自耗重熔技术。

- 真空感应+电渣：结合真空感应和电渣重熔技术，可以进一步提高材料的质量。

锻造工艺

- 锻造温度：NiCr15Fe7TiAl合金的锻造温度范围在1220～950℃之间，这个温度范围内合金易于成形。

- 终锻温度：为了确保锻造件具有良好的组织和性能，终锻温度不应低于950℃。

热处理工艺

- 固溶处理：板、带、管材的固溶热处理制度通常为980℃±15℃，空冷。

- 退火：退火温度范围为955～1010℃，通常采用水冷。

- 焊接件处理：焊接前的退火温度为980℃，持续1小时；焊接后的消除应力退火温度为900℃，保温2小时。

- 消除应力退火：在885℃±15℃下进行24小时的空冷处理。

机械加工

- 加工性能：NiCr15Fe7TiAl合金在退火或固溶状态下具有良好的加工性能，可以通过常规的机械加工方法进行成形和加工。

- 切削参数：在进行切削加工时，应选择合适的切削速度、进给率和切削深度，以提高加工效率并减少刀具磨损。

表面处理

- 化学处理：可以通过酸洗、电镀等化学方法修复表面缺陷，提高表面质量。

- 机械处理：利用抛光、打磨等机械方法使表面平整光滑。

- 热处理：通过调整合金的组织结构和相变行为来改善表面质量。

NiCr15Fe7TiAl合金其独特的物理和化学特性，它在多种高要求的应用中发挥着重要作用。以下是NiCr15Fe7TiAl的一些特殊用途：

航空航天领域

NiCr15Fe7TiAl合金特别是在制造航空发动机零件方面。这种合金能够在高温环境下保持其强度和耐腐蚀性，使其成为制造发动机涡轮叶片、环形件、结构件以及螺栓和紧固件的理想材料。此外，它还可以用于制造飞机的液压系统零件和燃料系统零件。

石油和化工行业

NiCr15Fe7TiAl合金用于制造在高温和腐蚀性环境中工作的设备和部件，如热交换器、反应器和阀门。这种合金的耐腐蚀性使其能够抵抗酸和碱等腐蚀性化学物质的侵蚀。

能源产业

NiCr15Fe7TiAl合金特别是在燃气轮机和火力发电厂中。它可以用于制造在高温下运行的部件，如涡轮叶片、燃烧室零件和热交换器管。

汽车行业

NiCr15Fe7TiAl合金可以用于高性能发动机的制造，尤其是在那些要求耐高温和高压的环境中的应用。此外，它还可以用于制造涡轮增压器和其他高性能汽车零件。

医疗器械

尽管不是最常见的应用，但NiCr15Fe7TiAl合金的耐腐蚀性和生物相容性使其在医疗器械的制造中也有一定的应用，尤其是在那些需要耐高温消毒设备和长期植入人体的医疗设备中。

军事和防御

NiCr15Fe7TiAl合金的高强度和耐高温特性使其在军事和防御领域中也有应用，尤其是在制造高性能武器系统和防御设备中。

研究和开发

由于其独特的性能，NiCr15Fe7TiAl合金也被用于研究和开发新型高温材料和工艺。研究人员利用这种合金的特性来测试和开发新的合金和涂层，以提高材料在极端条件下的性能。
