矽源特ChipSourceTek-XYT5207是一颗异步电流模式（CC模式）DC-DC升压转换器

矽源特ChipSourceTek-XYT5207概要：

矽源特ChipSourceTek-XYT5207是一颗异步电流模式（CC模式）DC-DC升压转换器，通过EXT Pin控制外部 NMOS，输入低启动电压2.5V与电压工作范围2.8V~28V，可单节锂电池3V~4.2V应用，将Vout接到HVDD Pin。精准反馈电压1.2V，内置软启动时间，外部可编程工作频率，外部电流设置电阻连接到CS Pin至GND进行编程电感器峰值保护电流。

矽源特ChipSourceTek-XYT5207最大占空比为90%，可根据外置mos管选型可实现更大功率输出，如100W、200W，最大300W的大功率输出。此外芯片还可以RT引脚与地之间接电阻调整工作频率，频率范围100kHz~1000kHz。

矽源特ChipSourceTek-XYT5207芯片支持软启动功能，当芯片启动时限制PWM占空比，让占空比慢慢打开，避免瞬间输入涌浪电流过大。

矽源特ChipSourceTek-XYT5207特性：

低启动电压 2.5V

工作电压 2.8V~28V

反馈电压 1.2V±2%

关机静态功耗：小于 3μA

可调工作频率

欠压保护

过温保护

可调过流保护（OCP）

软启动功能

ESOP8 封装

矽源特ChipSourceTek-XYT5207应用：

蓝牙音箱/移动电源

LCD背光/LED灯光电源

太阳能/便携设备

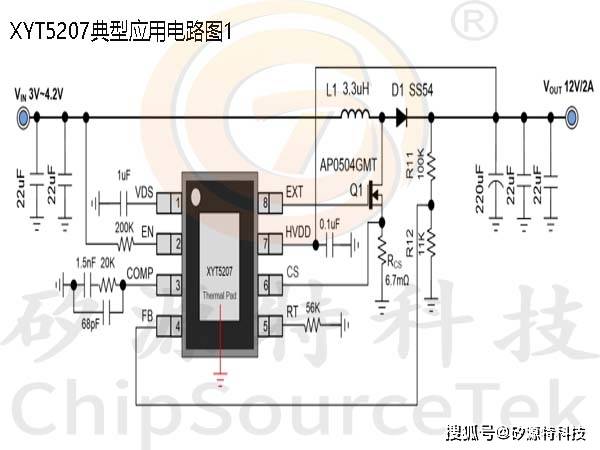

矽源特ChipSourceTek-XYT5207典型应用电路图1：

展开全文

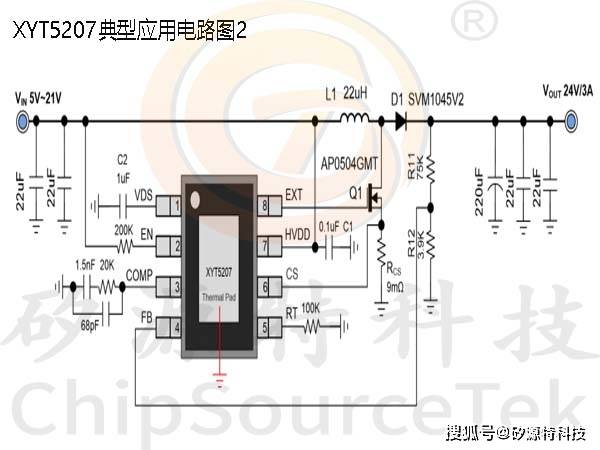

矽源特ChipSourceTek-XYT5207典型应用电路图2：

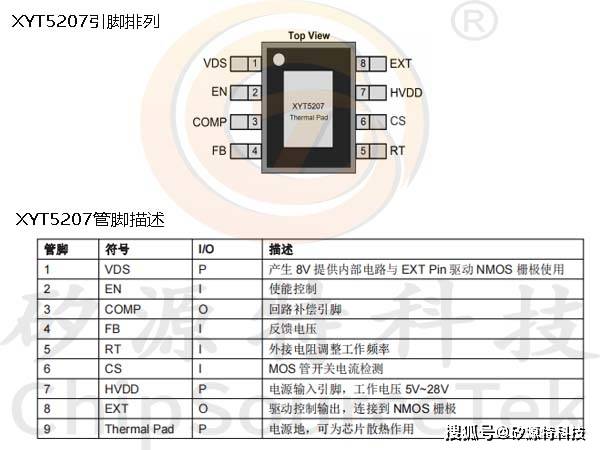

矽源特ChipSourceTek-XYT5207引脚排列及描述：

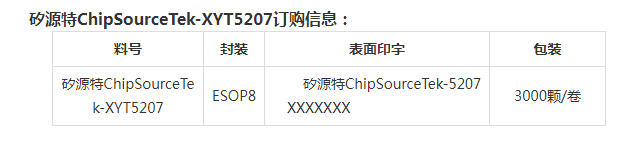

矽源特ChipSourceTek-XYT5207订购信息：

料号/矽源特ChipSourceTek-XYT5207

封装/ESOP8

表面印字/ 矽源特ChipSourceTek-5207/ XXXXXXX

包装3000颗/卷
